XtendLan Ostrovní napájení XtendLAN Offgrid 24/48AT20AGM - osazený box
Popis produktu:

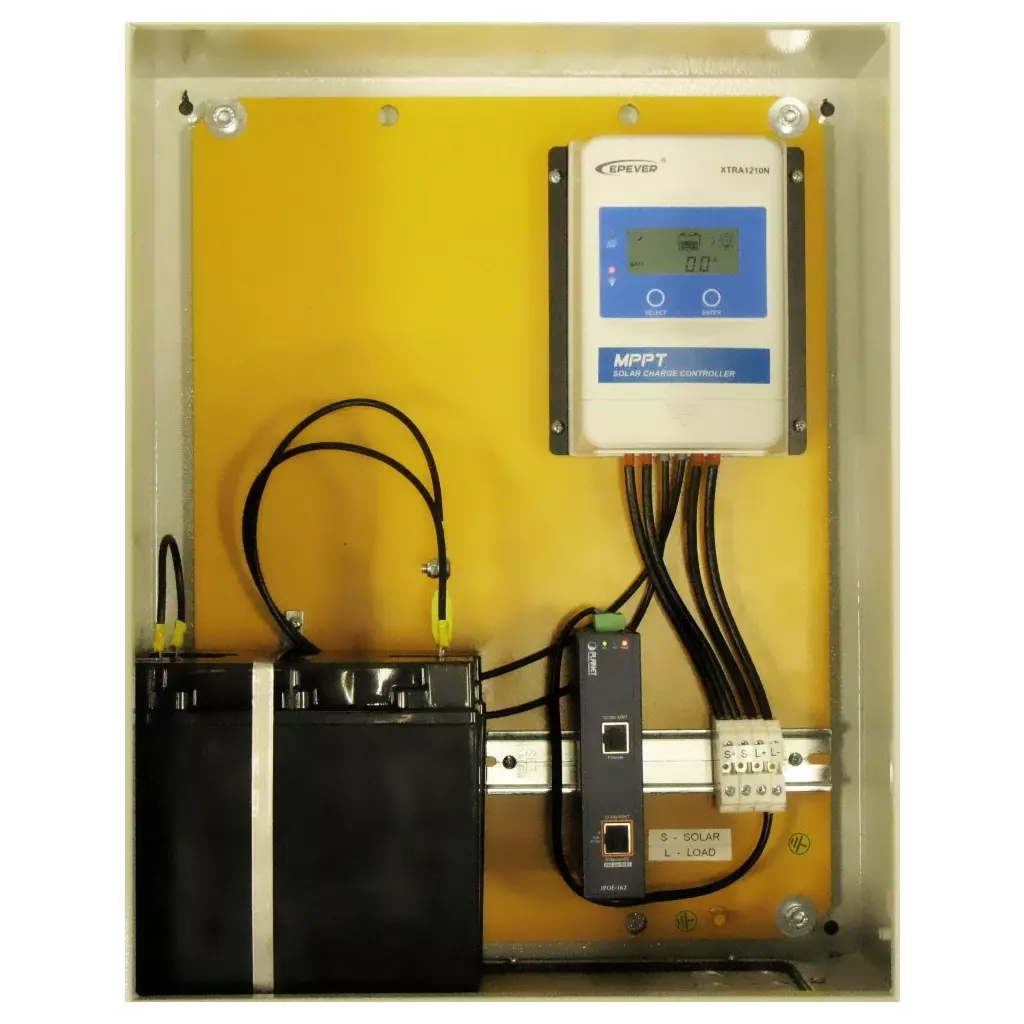

Venkovní voděodolný box včetně držáku na sloup. Box je vybaven vším potřebným pro napájení zařízení v místech bez přípojky el. energie. Toto ostrovní napájení je určeno pro 24 V nebo 802.3af/at 48 V PoE systémy, jako např. napájení venkovních prvků, jako jsou IP kamery, LTE/Wi-Fi spoje atd. Box je vybaven průchodkami PG11.
Box lze doplnit o solární panely nebo zdroj, který je napájen z lampy pouličního osvětlení. Vhodný zdroj a solární panely s námi konzultujte.
Hlavní předností toho osazeného boxu je použití trakčního gelové akumulátory řady OTL a průmyslový injektor pro napájení po Ethernetovém kabelu. Jedná se o uzavřený olověný akumulátor v provedení VRLA. Jde o konstrukci, při níž dochází k regulaci vnitřního tlaku pomocí ventilů (VRLA - valve regulated lead acid = ventilem řízené olověné-kyselinové akumulátory). Technologie GEL znamená, že baterie neobsahuje elektrolyt v kapalném skupenství. Elektrolyt je ztužen v hybridním gelu (kombinace s AGM), a tím je pevně vázán v útrobách článků baterie, čímž je vyloučen jeho únik. Extra silná mřížka článků zajišťuje vysokou cyklickou odolnost baterie.
Použitý solární regulátor EPsolar je také zárukou dlouhé živostnosti v různých povětrnostních podmínkách.Použitá kapacita baterií je celkově 480 Wh, což je dostačující pro napájení zařízení s příkonem 20 W po dobu 20 h.
ZÁKLADNÍ SPECIFIKACE
Rozvaděč (WE-402150)
Stupeň krytí: IP66 Rozměry: 500 x 400 x 210 mm Těsnění dveří: pěnový polyuretan Barva: šedá, RAL7032
Baterie (GOOWEI ENERGY OTL20-12) (2x)
Technologie: VRLA GEL (olověný akumulátor) Napětí: 12 V Kapacita: 20 Ah Rozsah pracovních teplot: -15 až +40 °C Počet provozních cyklů: zhruba 800 cyklů Rozměry: 181 x 167 x 77 mm
Regulátor (EPsolar XTRA1210-XDS1)
Jmenovité systémové napětí: 12/24 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 32 V Jmenovitý nabíjecí/vybíjecí proud: 10/10 A Max. napětí FV otevřeného obvodu: 100 V (92 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Rozměry: 175 x 143 x 48 mm Hmotnost: 0,57 kg
PoE injektor Planet IPOE-162
Rozhraní: 2 x RJ-45 10/100/1000 Mbps: 1 x Data input, 1 x PoE (Data + Power) output Celkový napájecí výkon: do 30 W, IEEE 802.3at Zatížitelnost portu: až 30 W Napájení: 24 - 48 V DC/24 V AC (zdroj není součástí balení) Provozní teplota: -40 až +75 °C Rozměry: 135 x 87,8 x 32 mm Hmotnost: 473 g
Neosazený rozvaděč:
Tato sestava se skládá z produktů pod těmito kódy:
SOPGWL0017 - Solární kabel 1500V/25A, 1m (průřez 2x 4mm) ELEGWL0018 - Řadová svorkovnice RSA je určená pro spojování elektrických obvodů malého a nízkého napětí ELEGWL0019 - Koncová přepážka pro řadové svorky typu RSA ELEGWL0022 - Lisovací dutinka DI 6-12 s izolací NETXTE7150 - Sada pro uchycení rozvodnice na sloup ELEGWL0005 - Pojistka MEGA, 100A, M8 ELEGWL0016 - DIN lišta pro osazení modulových přístrojů NETPLA1705 - Planet IPOE-162 PoE injektor IEEE802.3at, 30W, IP30, 12-48VDC NETXTE3483 - Rozvaděč na stěnu, 400x210x500, IP66, montážní deska, šedý NPCGWL0003 - DC kabel pro spojení baterií, 15cm, 2x očko M6 NPCGWL0006 - Propojovací DC kabel, 60cm, očko M6 - dutinka NPOWAC0004 - Kabelová průchodka Pg11 SOPGWL0064 - Solární MPPT regulátor 12/24 V UPSGOE0007 - Olověný 12V, 20Ah akumulátor v provedení VRLA GEL navržený pro hluboké vybíjení i cyklické namáhání
